Despre proiect

Artă care rămâne întreagă.

Kerfspan s-a numit Kerfloom până în octombrie 2026. Acum se află la kerfspan.com, iar vechea adresă kerfloom.zandaulion.com continuă să funcționeze pe durata tranziției.

Kerfspan transformă fotografii și grafică pregătită în modele conectate pentru tăiere CNC cu plasmă. Reunește prelucrarea imaginilor, așezarea pe panou, punțile de susținere, editarea manuală, simularea lățimii tăieturii, un spațiu criptat pentru proiecte și exportul vectorial într-o singură aplicație web instalabilă.

Zonele închise reprezintă metalul care rămâne, iar cele deschise, materialul de îndepărtat. Desenul, rama, punțile, retușurile și reparațiile pentru fabricație sunt păstrate separat, astfel încât să poți reveni asupra unei decizii fără să o iei de la capăt.

O previzualizare reușită este doar începutul. Kerfspan verifică geometria în raport cu profilul de tăiere ales, iar operatorul confirmă setările pentru materialul și utilajul folosite. Profilurile rămân marcate ca provizorii până la înregistrarea dovezilor de verificare.

Panouri finalizate

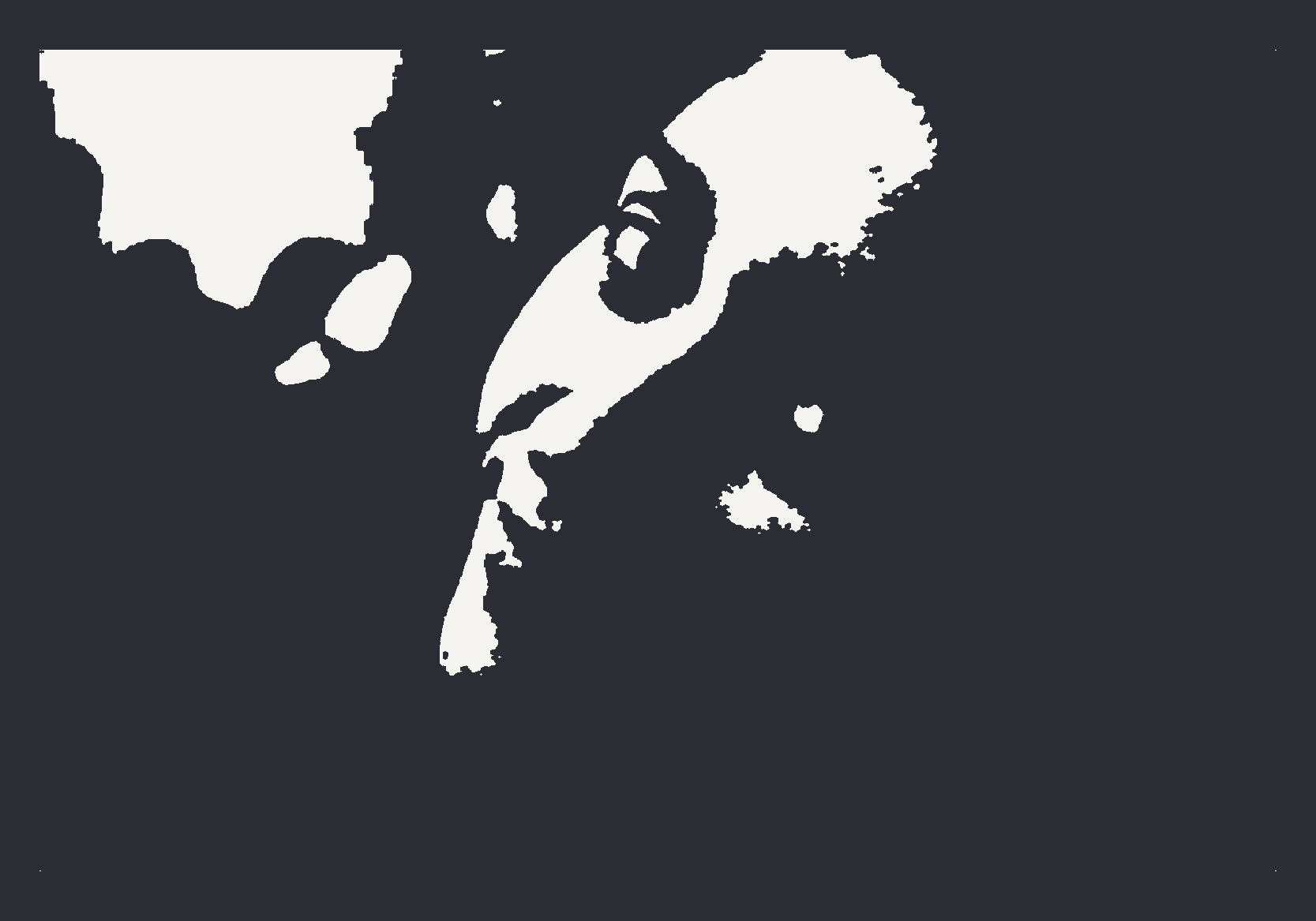

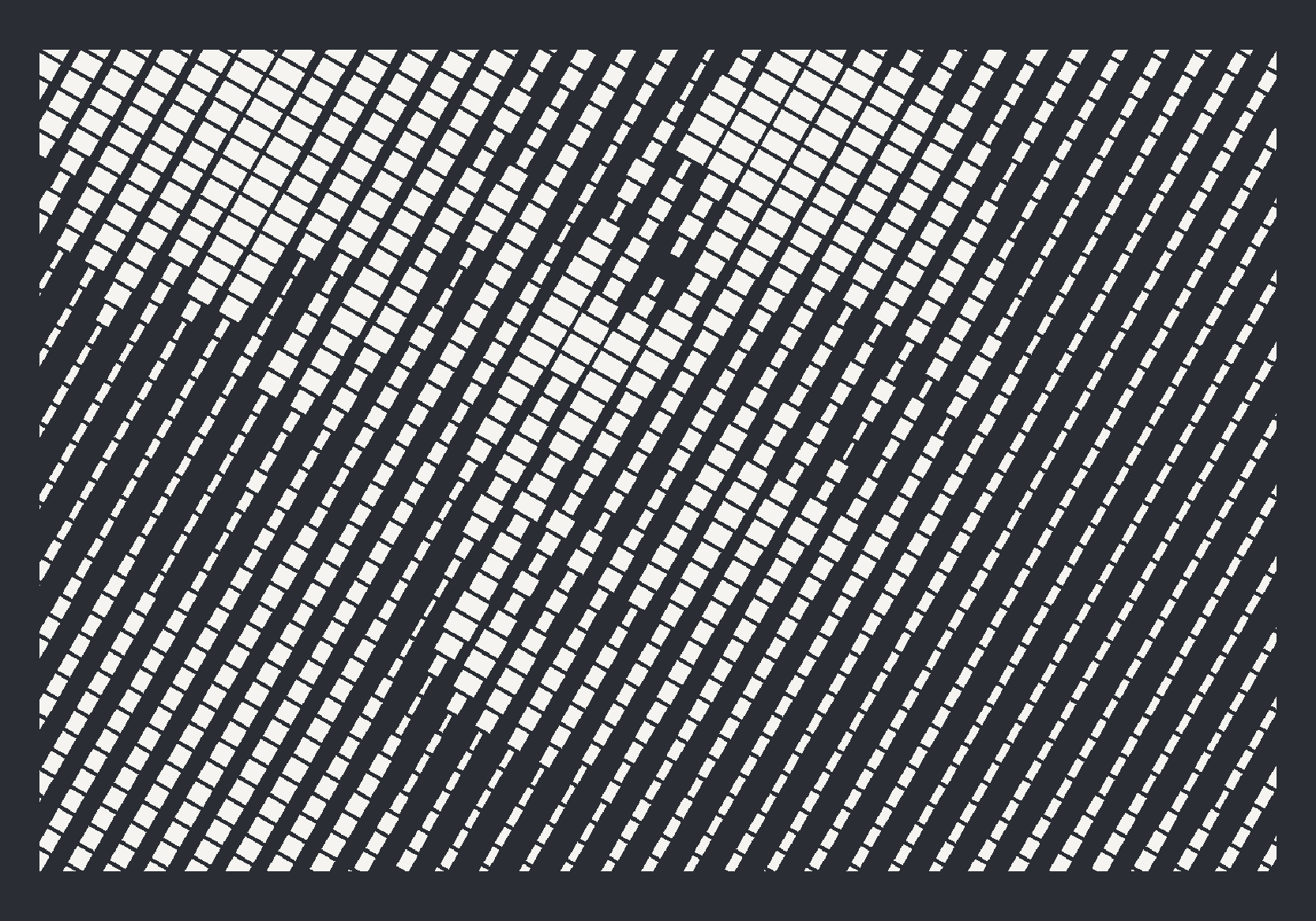

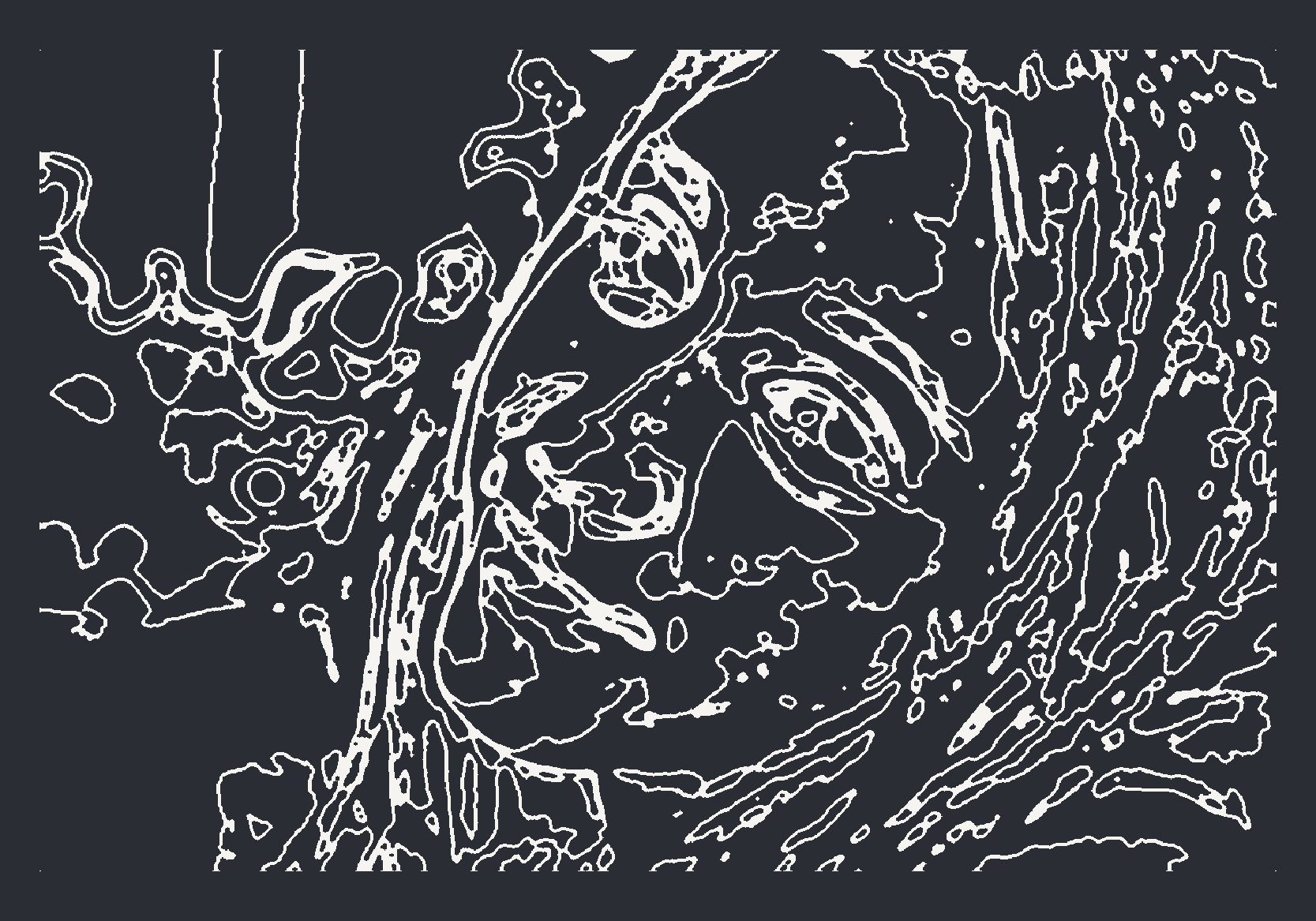

Fiecare stil de tăiere, generat de aplicația actuală pornind de la un singur portret. Fotografia sursă nu este afișată. Gri-antracit este metalul care rămâne, iar albul este decupat; versiunile iluminate din spate arată deschiderile luminate. Imaginile arată tratamentele vizuale, nu pregătirea pentru tăiere: fiecare proiect are nevoie în continuare de propriile verificări de panou, suporturi și profil de tăiere înainte de export.

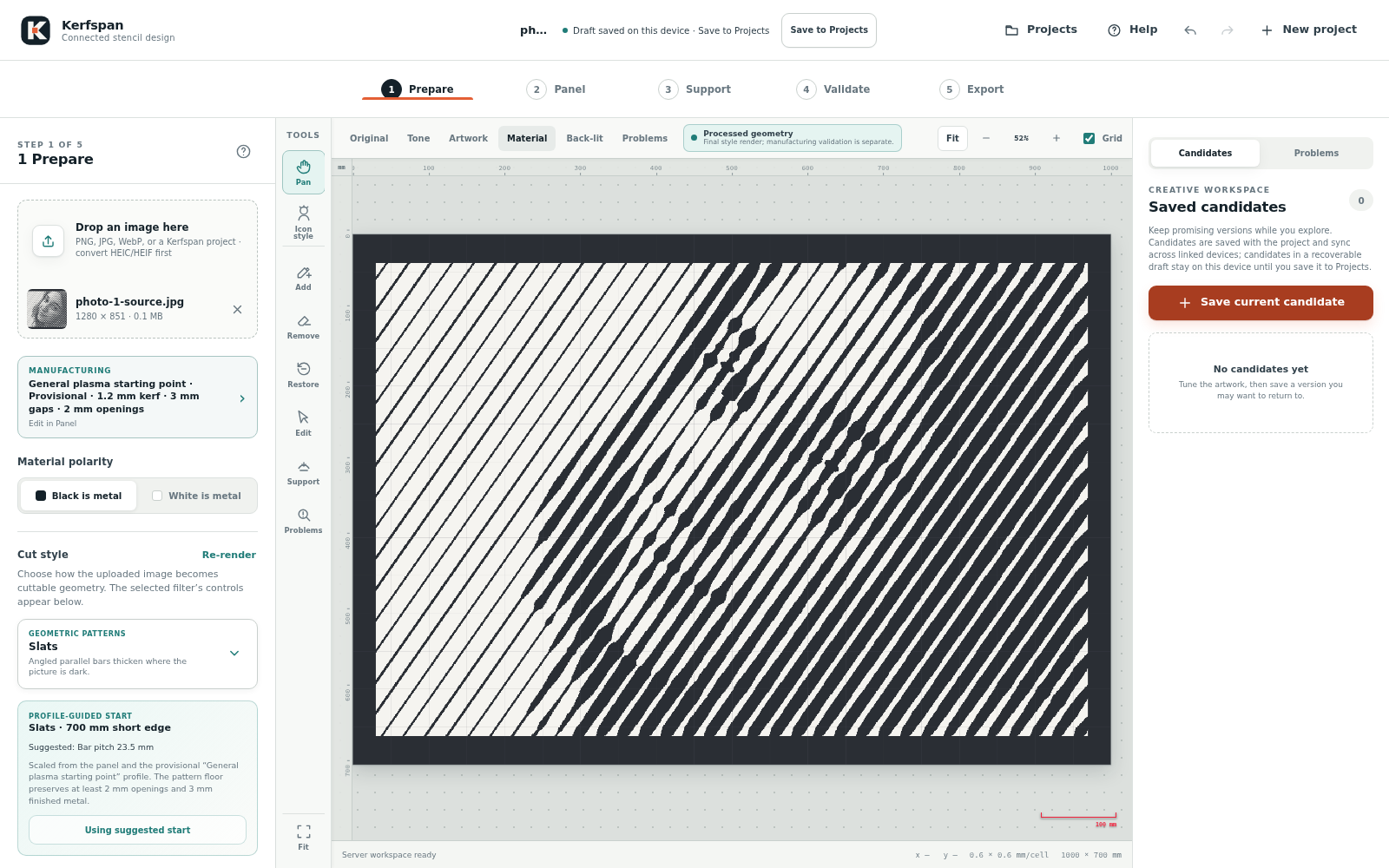

În editor

Fluxul de lucru, pas cu pas

Pe telefon

De la fotografie la fișierul de tăiere

1. Pregătire: Importă o imagine, compară Original, Tone și Artwork, apoi alege un stil de tăiere. Reglajele de ton rămân disponibile indiferent de stil. Dimensiunile de pornire sugerate țin cont de panou și de limitele profilului de tăiere. Previzualizarea rapidă este marcată separat de geometria procesată; niciuna nu înseamnă că validarea pentru fabricație a fost făcută.

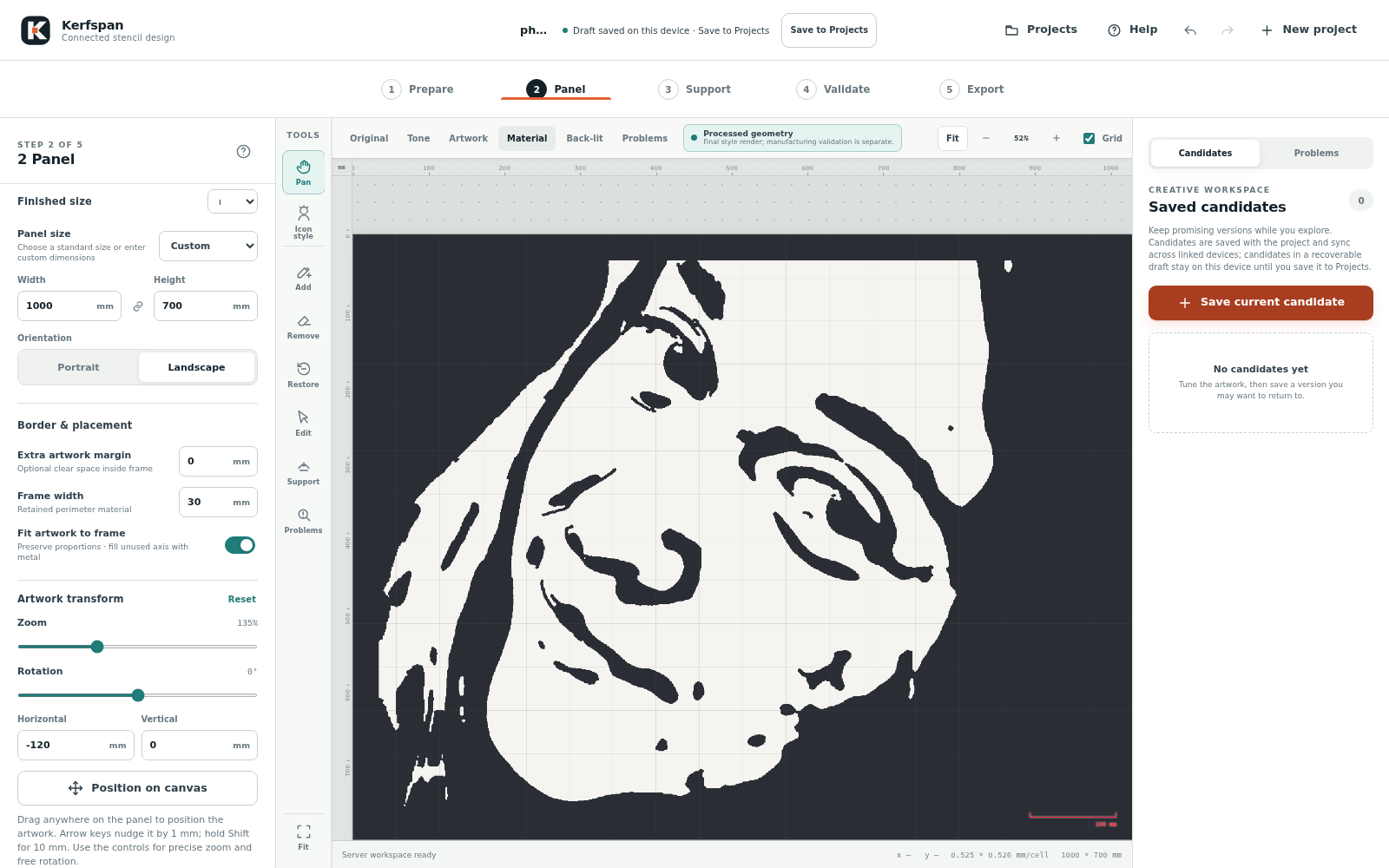

2. Panou: Setează dimensiunile și orientarea materialului, apoi poziționează, rotește și redimensionează desenul. Configurează rama și marginile de ancorare și alege profilul folosit la generare, validare și export. Desenul își păstrează proporțiile, iar zonele nefolosite rămân metal.

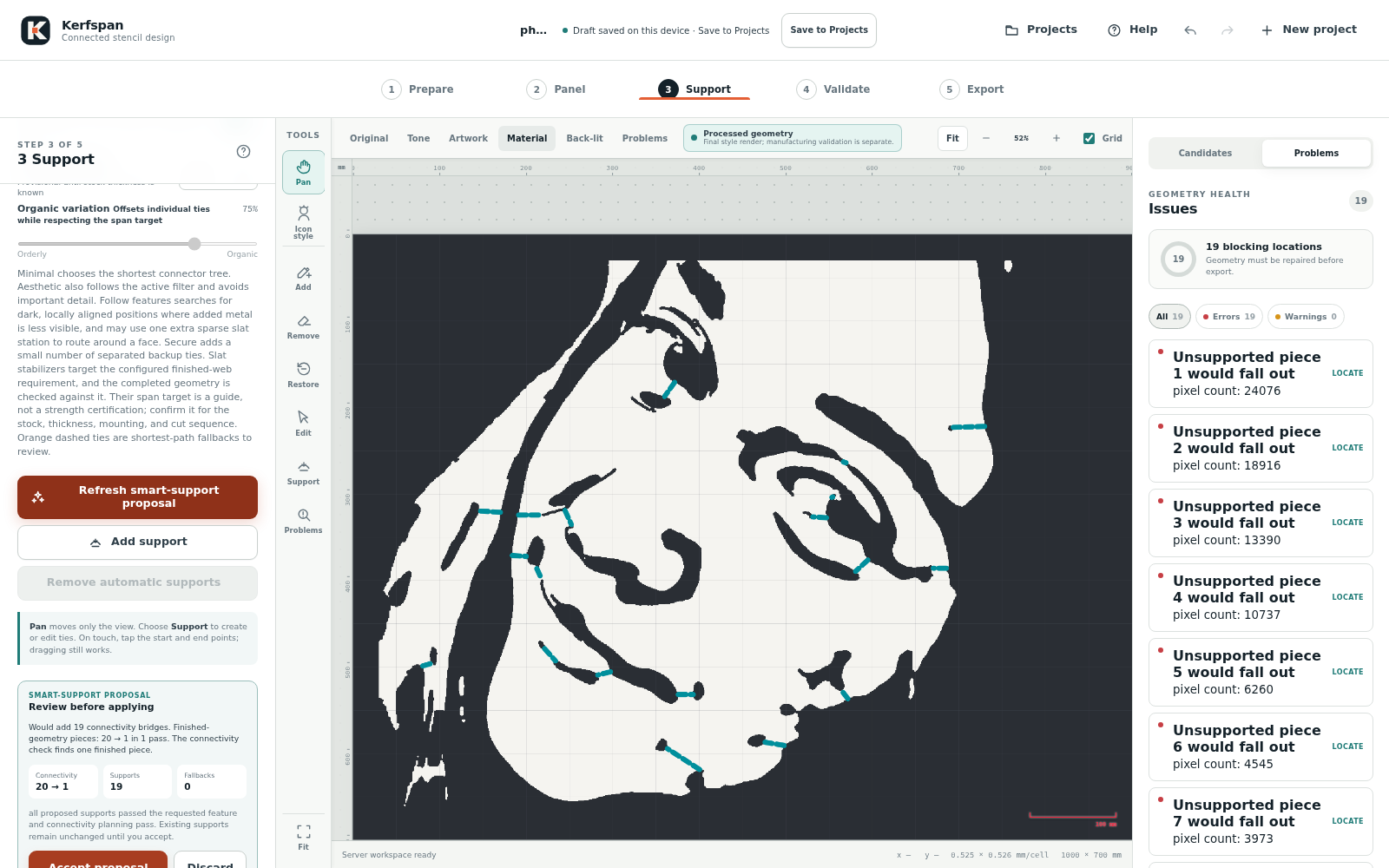

3. Susținere: Găsește zonele neconectate și verifică punțile propuse înainte de a le accepta. Desenează singur punți, atinge punctul de început și cel de sfârșit sau ajustează numeric poziția, unghiul și dimensiunea.

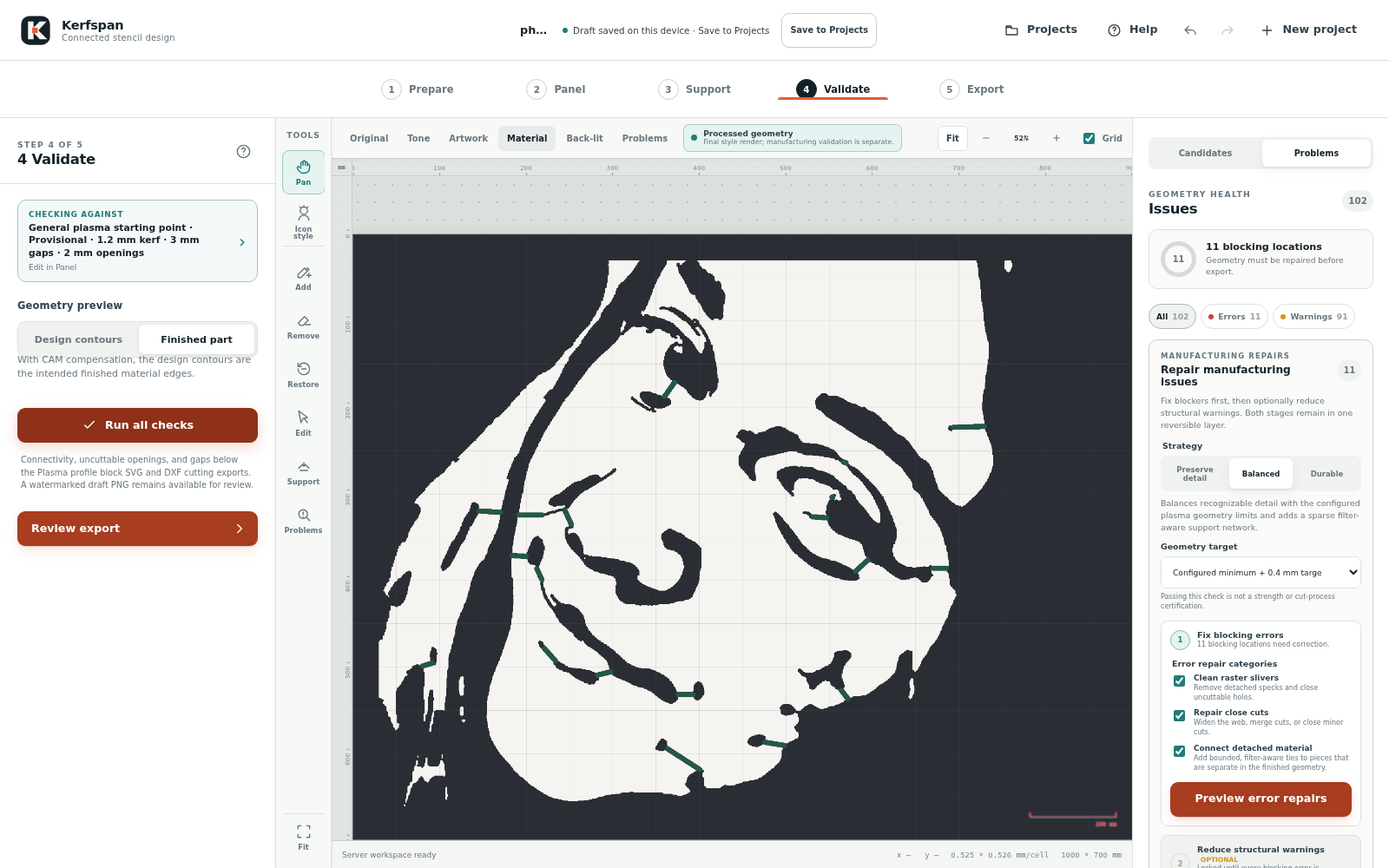

4. Validare: Alege Run all checks pentru a compara geometria înainte și după simularea tăieturii. Examinează problemele individuale și previzualizează reparații reversibile. Când corectezi o problemă selectată, Recheck selected problem îi actualizează verificarea fără a elimina reparațiile acceptate; Escape anulează selecția.

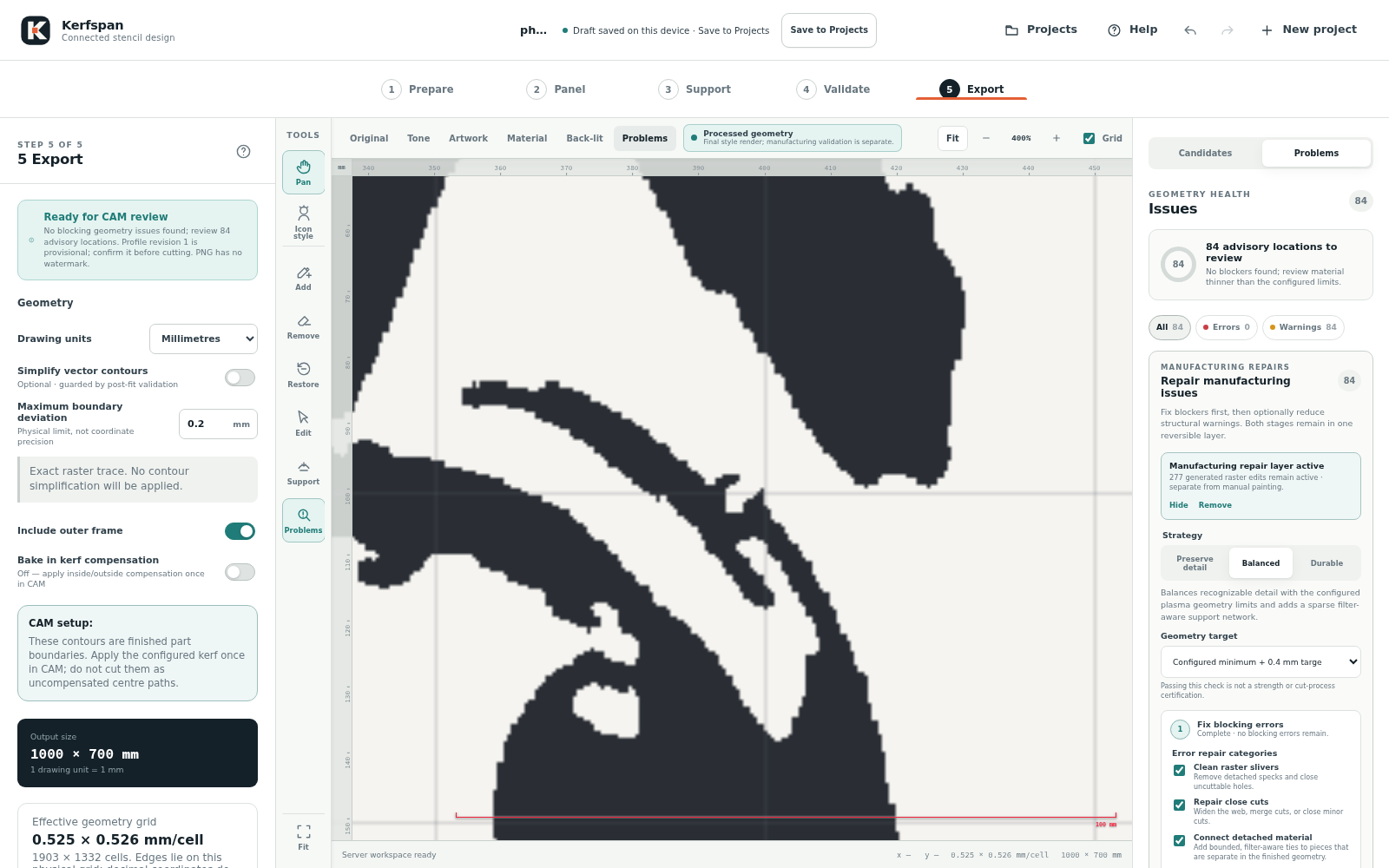

5. Export: Descarcă SVG sau DXF când geometria curentă este validată. PNG este disponibil de îndată ce există geometrie și primește un marcaj vizibil de ciornă dacă validarea lipsește, nu mai este actuală sau indică probleme care blochează exportul de tăiere. Poți descărca și proiectul editabil. Numele fișierului include proiectul, dimensiunile panoului, stilul, opțiunea de ramă, scopul, data și ora.

Un model cu loc pentru experimente

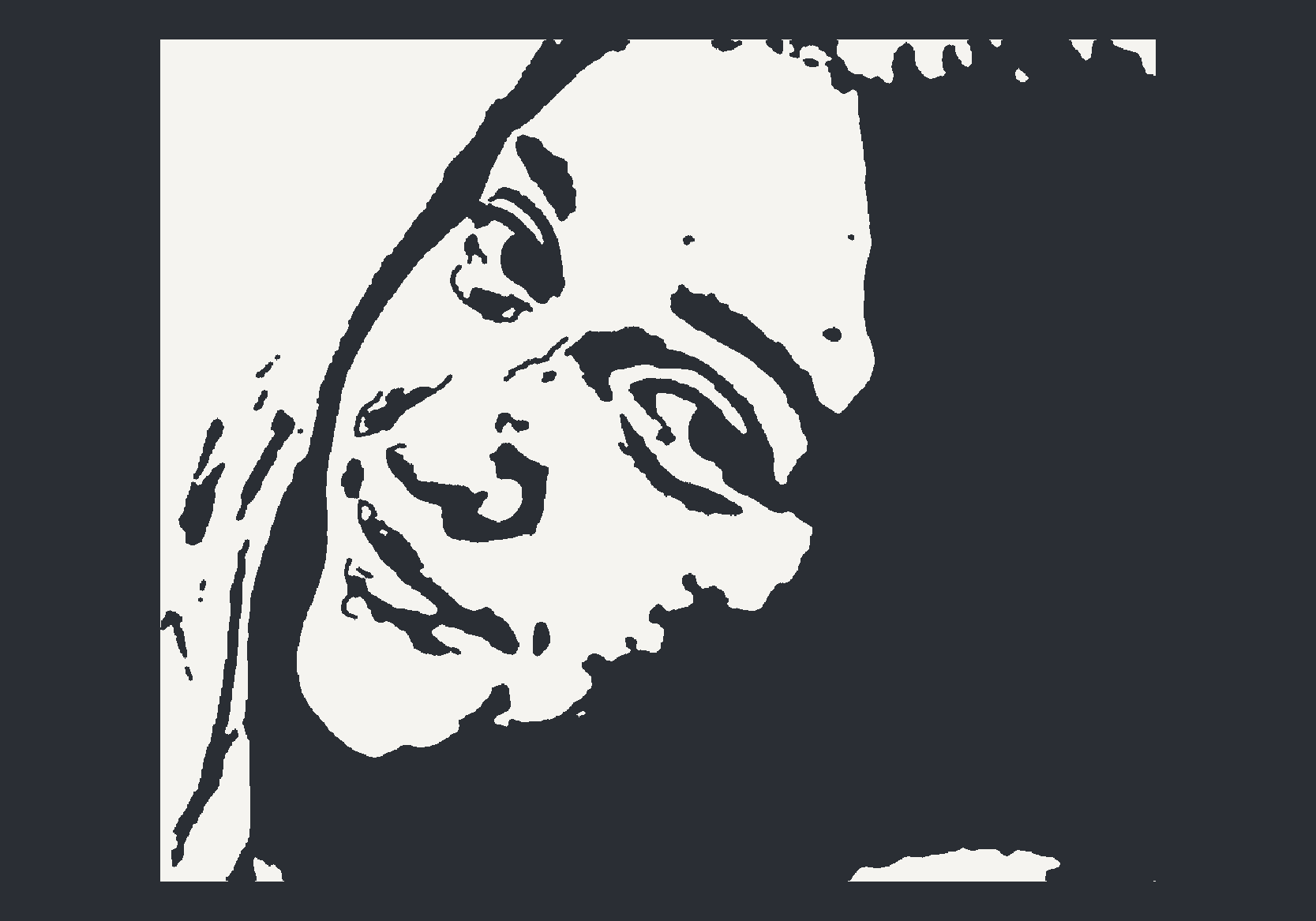

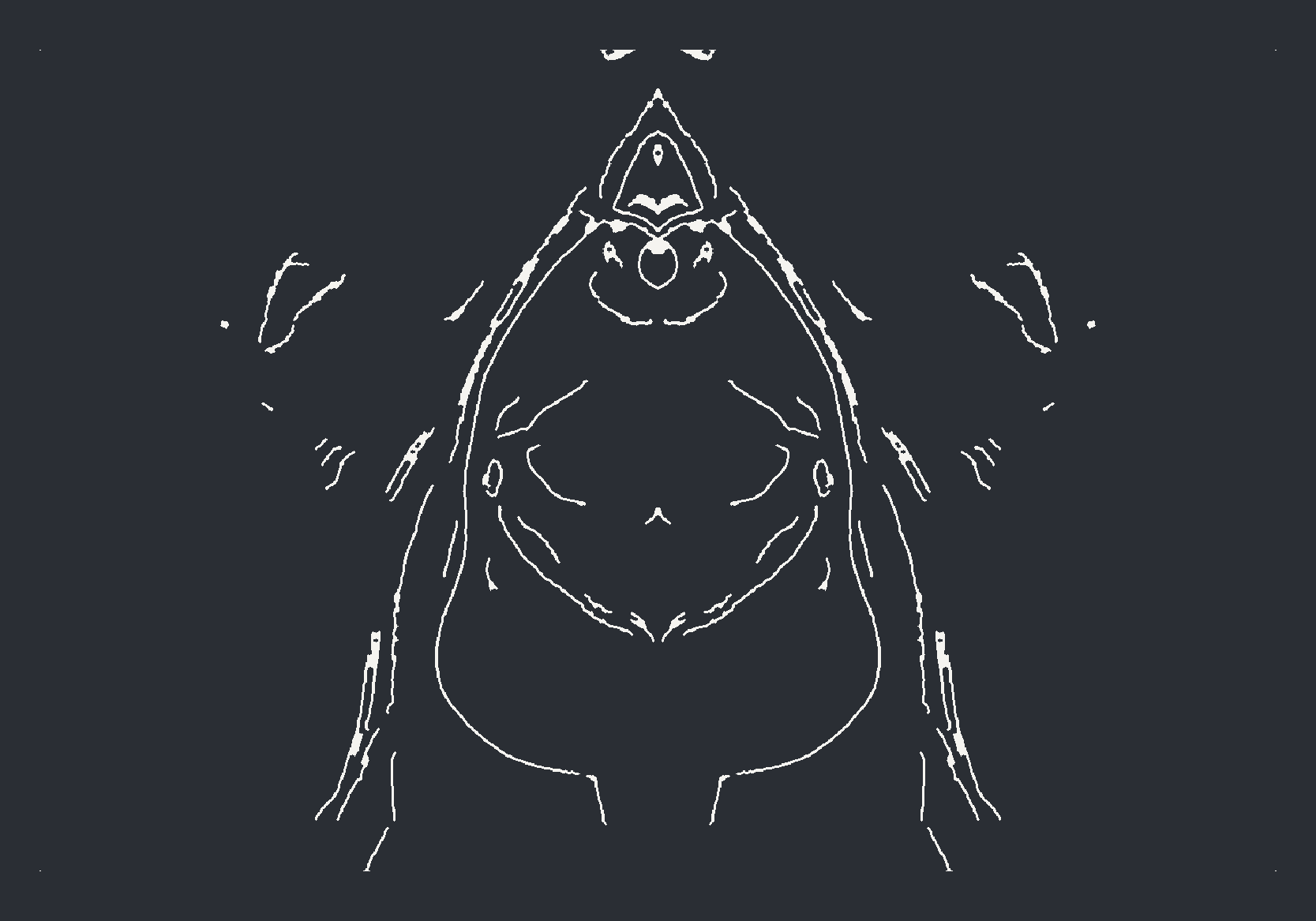

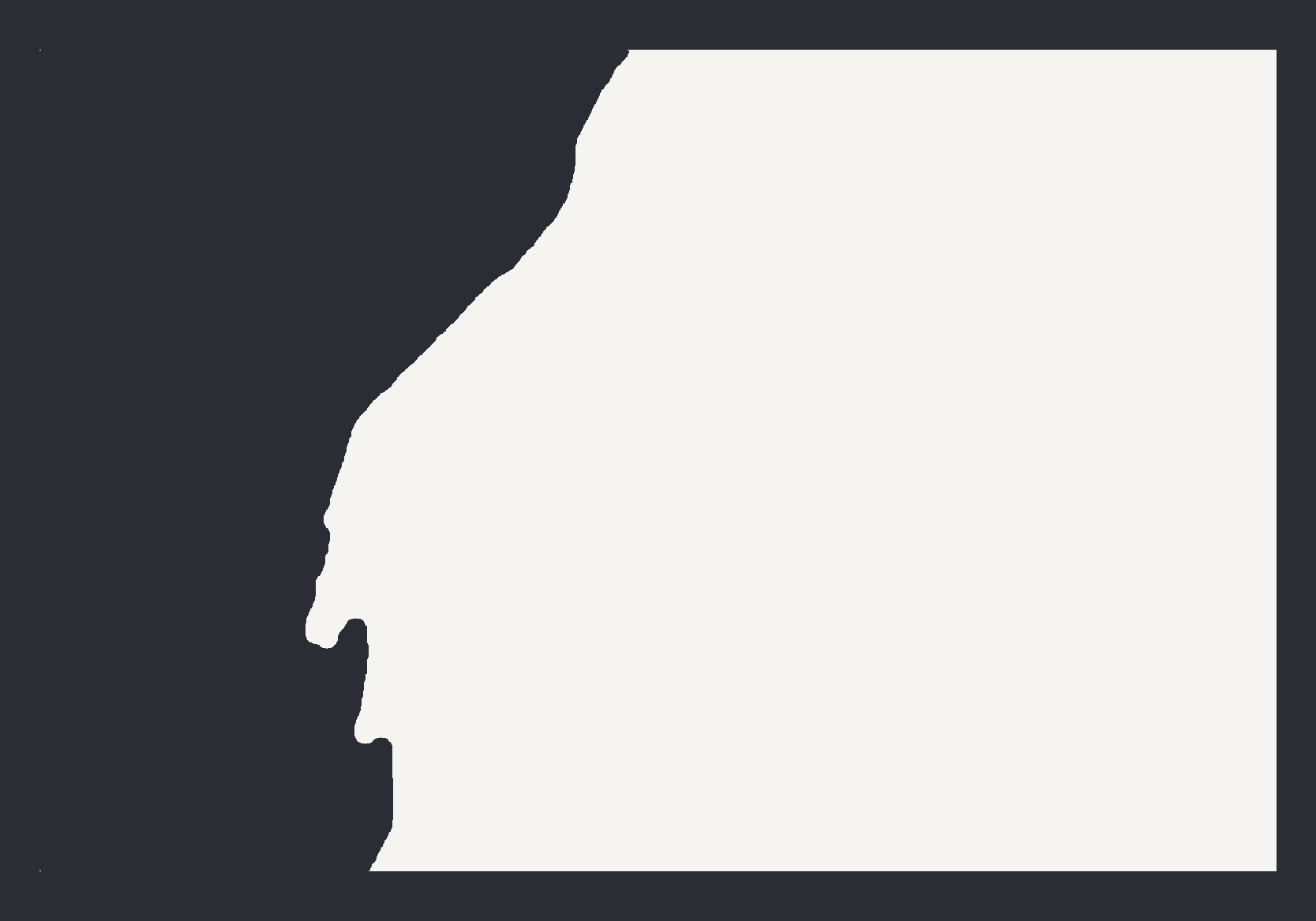

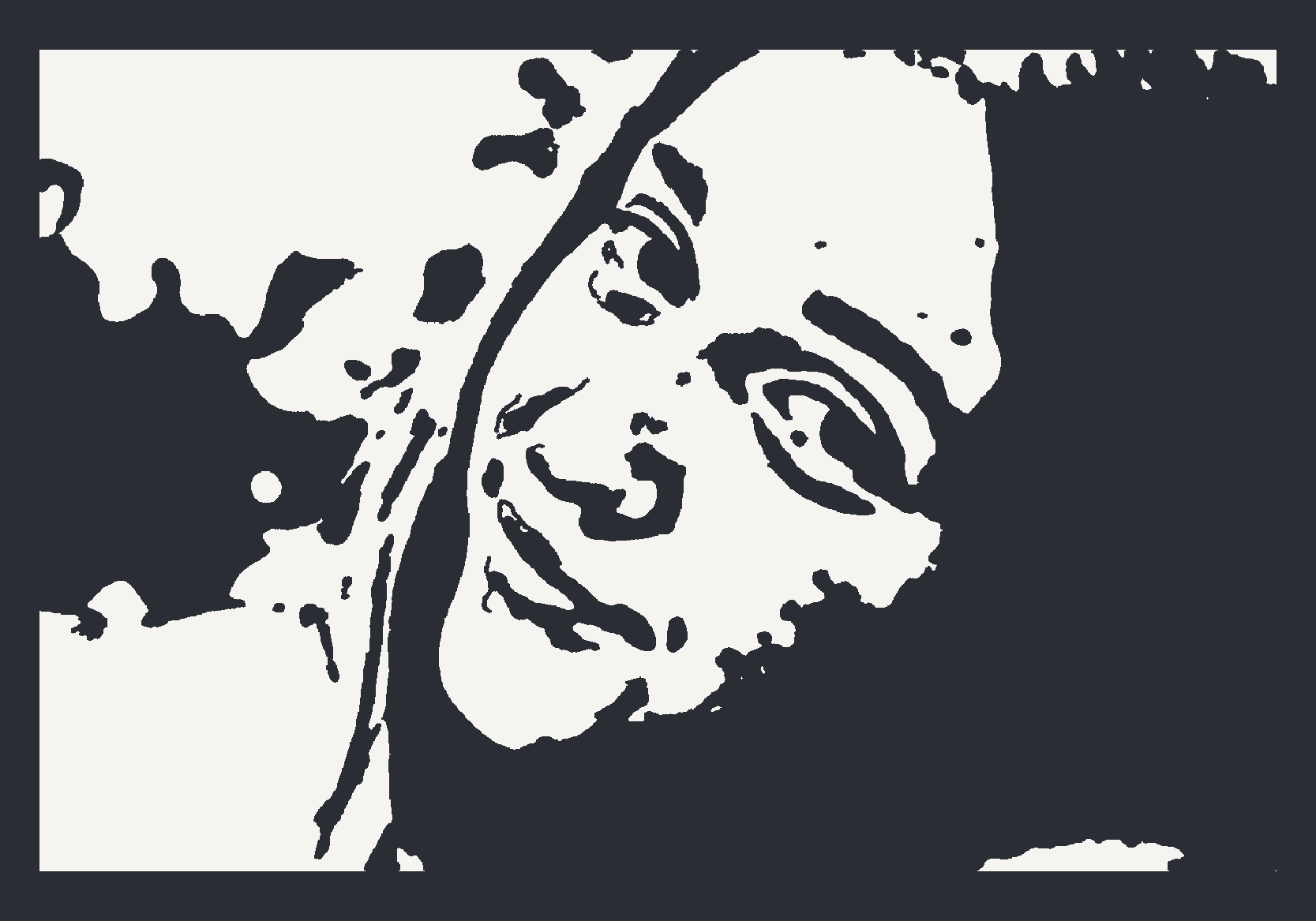

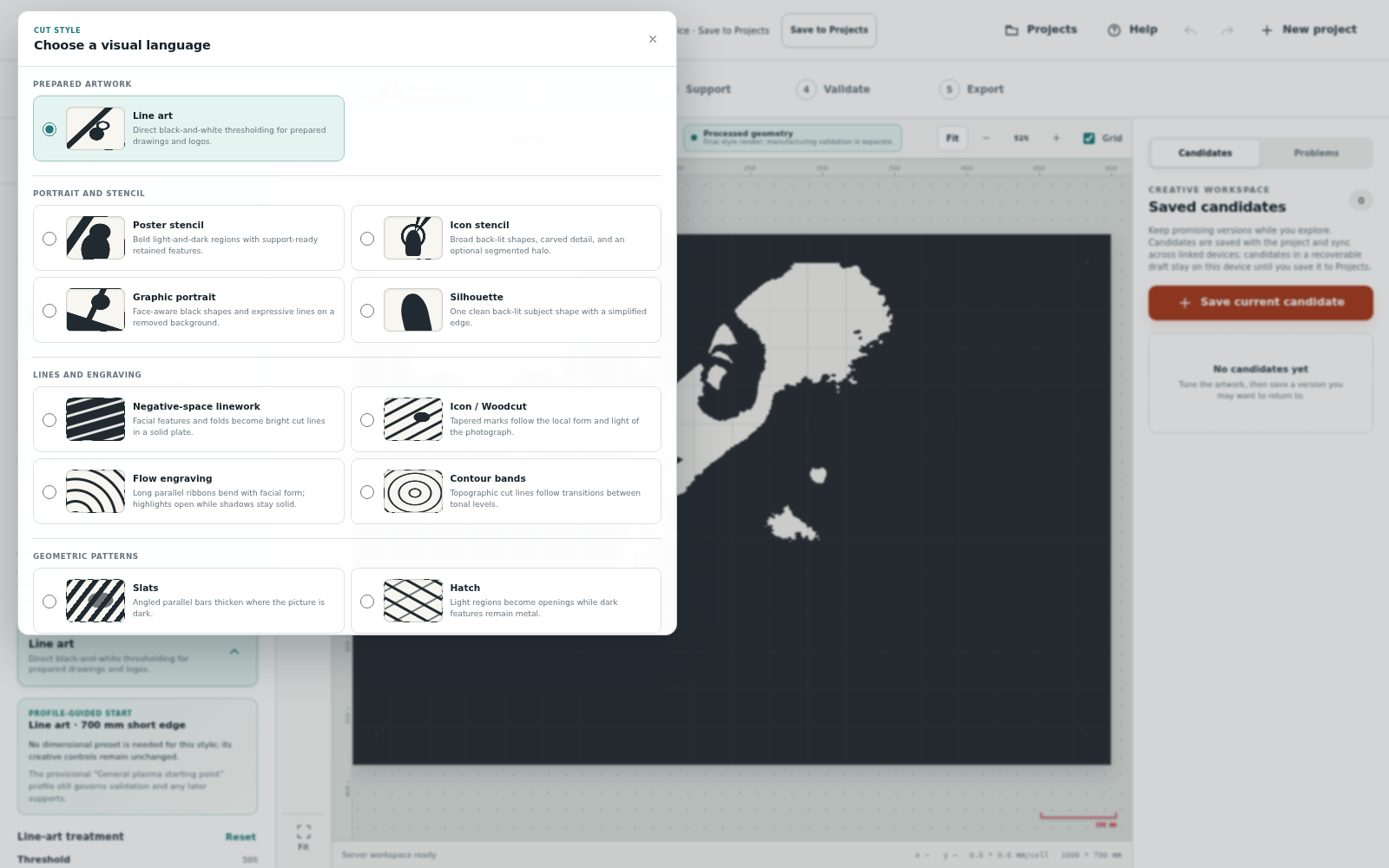

Cele 14 stiluri sunt Line art, Poster stencil, Icon stencil, Graphic portrait, Silhouette, Negative-space linework, Icon / Woodcut, Flow engraving, Contour bands, Slats, Hatch, Radial cuts, Variable dots și Ornamental symmetry. Mostrele vizuale și descrierile scurte te ajută să alegi de unde pornești.

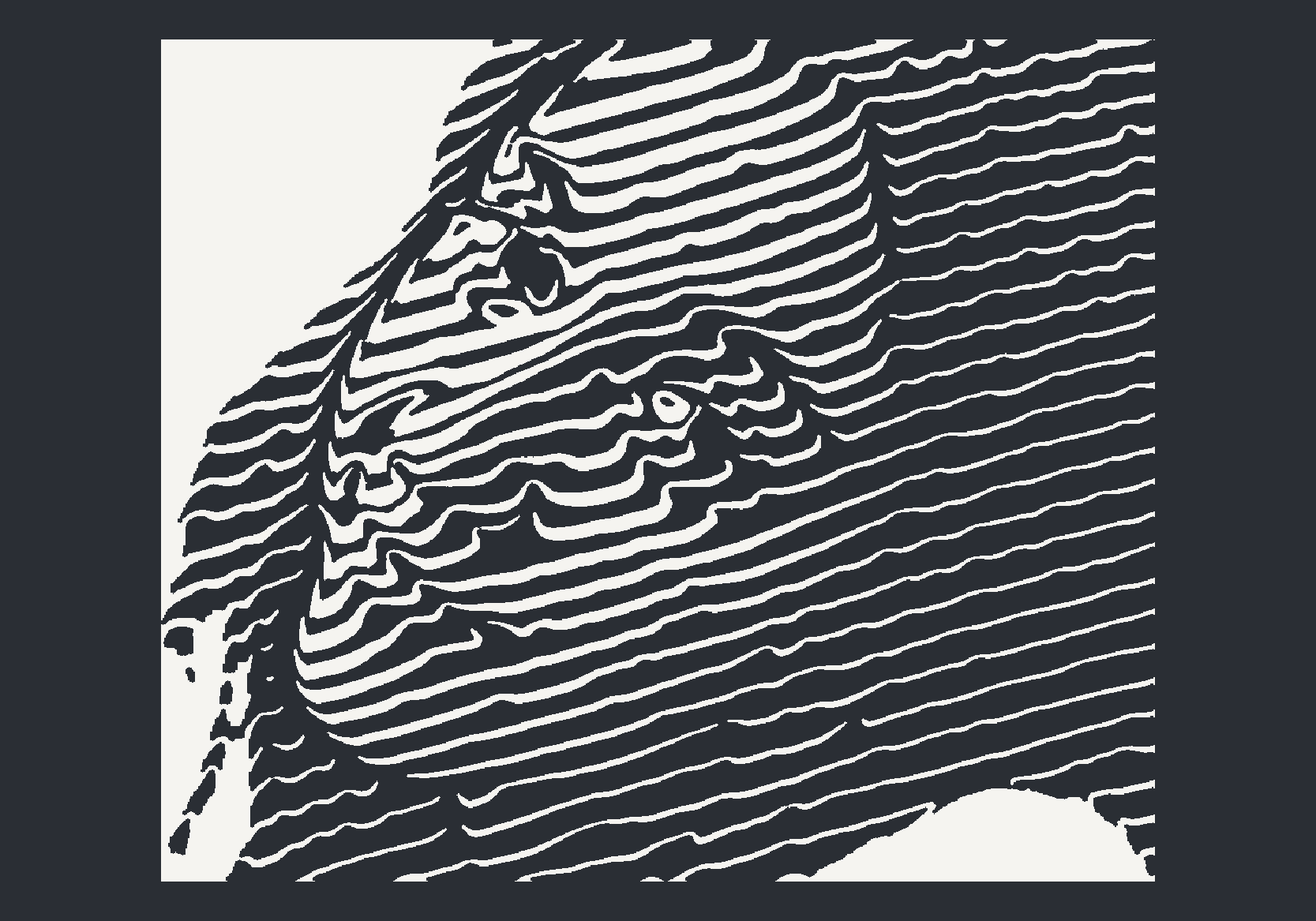

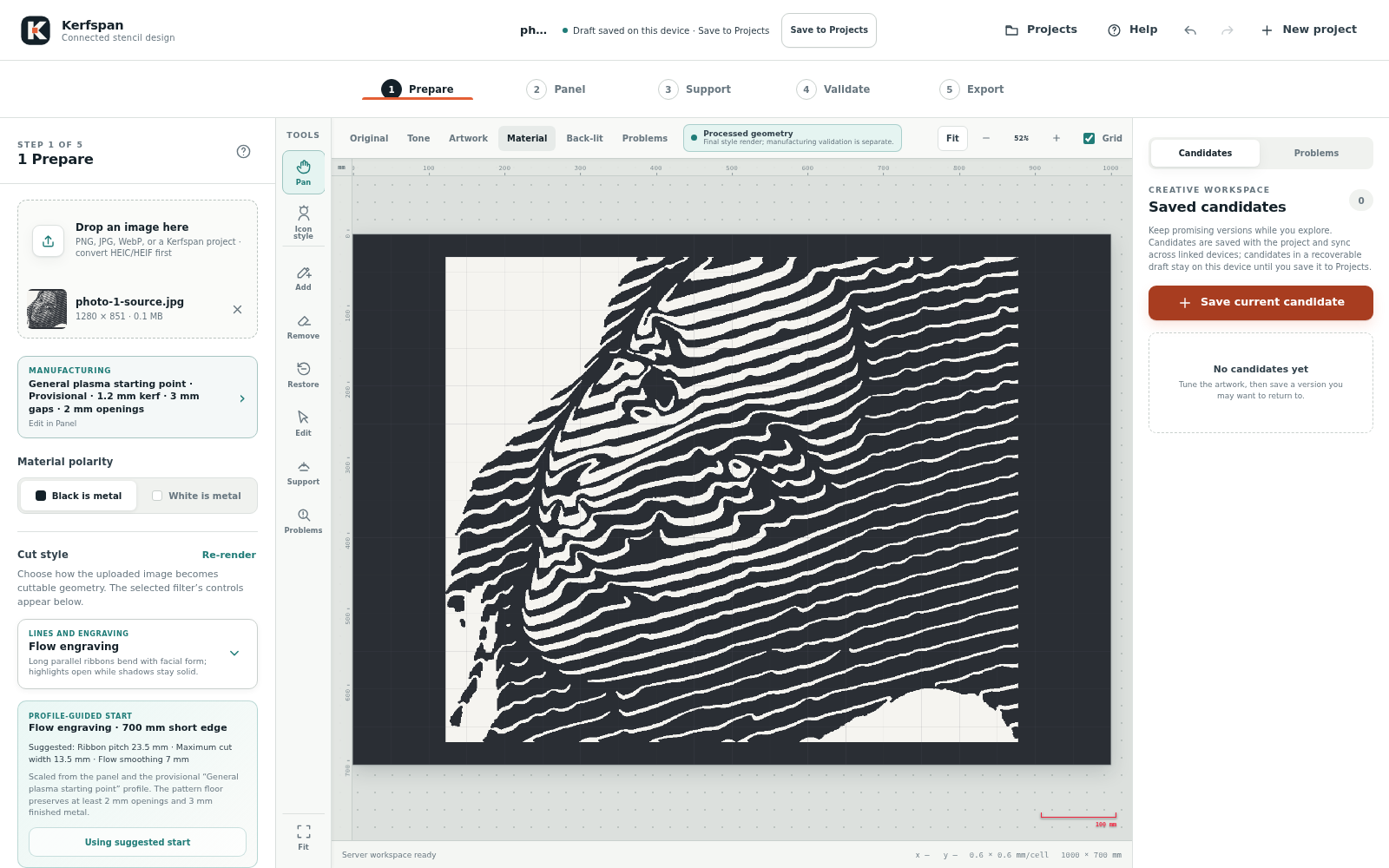

• Gravură fluidă: Benzi lungi și paralele de tăiere se curbează în jurul formelor tonale ample. Pasul, lățimea, direcția, urmărirea trăsăturilor, netezirea și pragul pentru zonele întunecate modelează rezultatul, respectând limitele alese pentru deschideri și pentru lățimea metalului rămas.

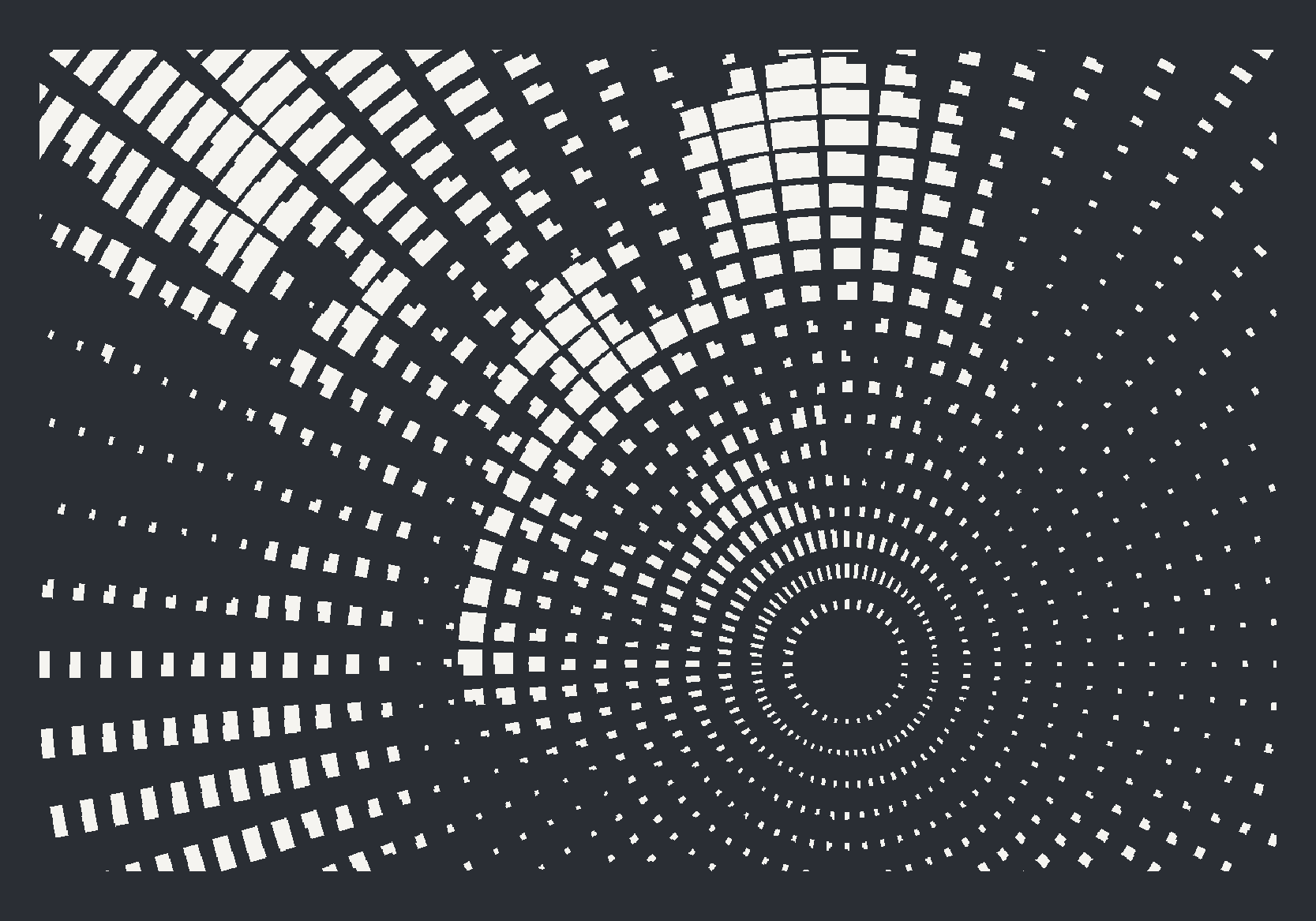

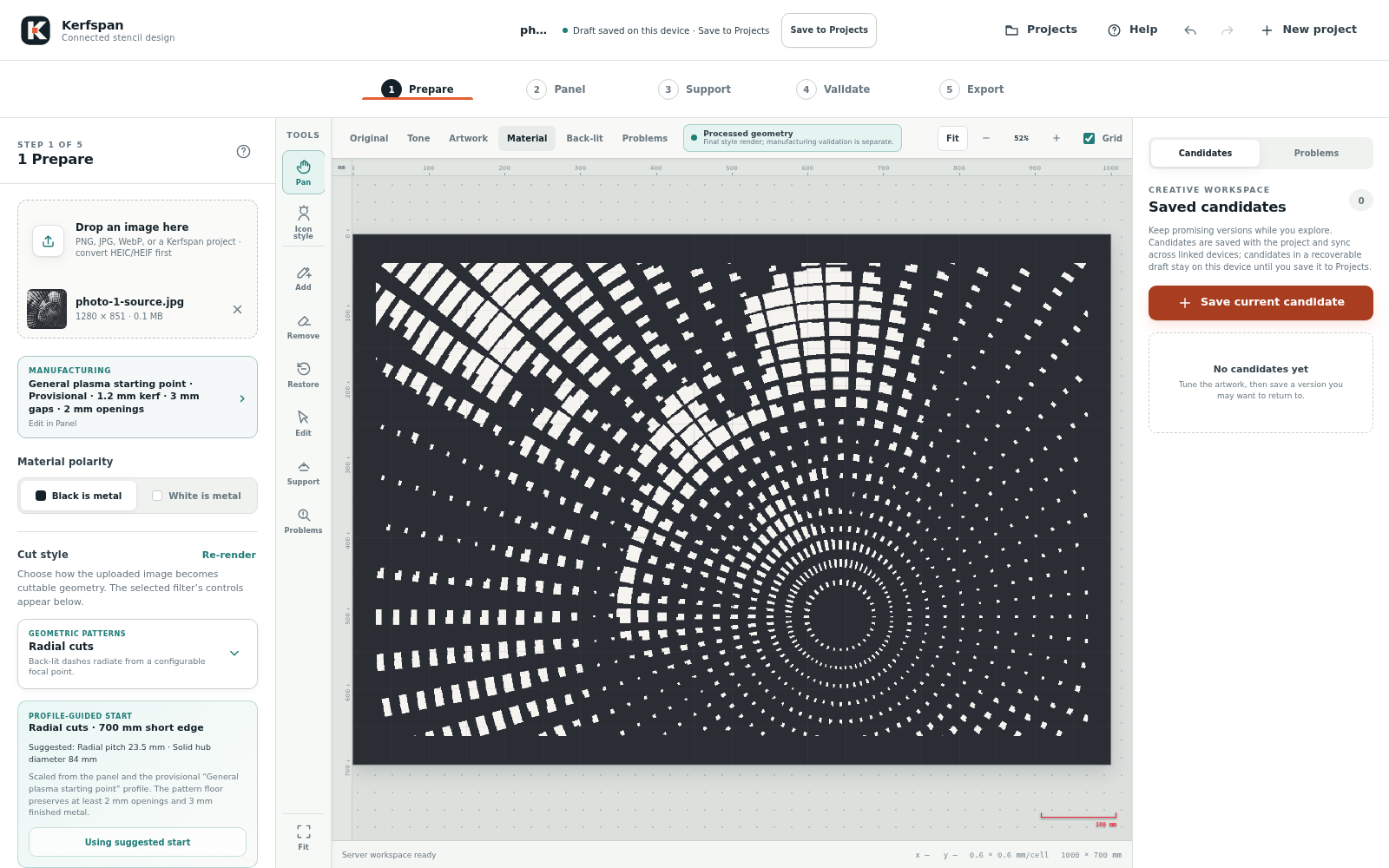

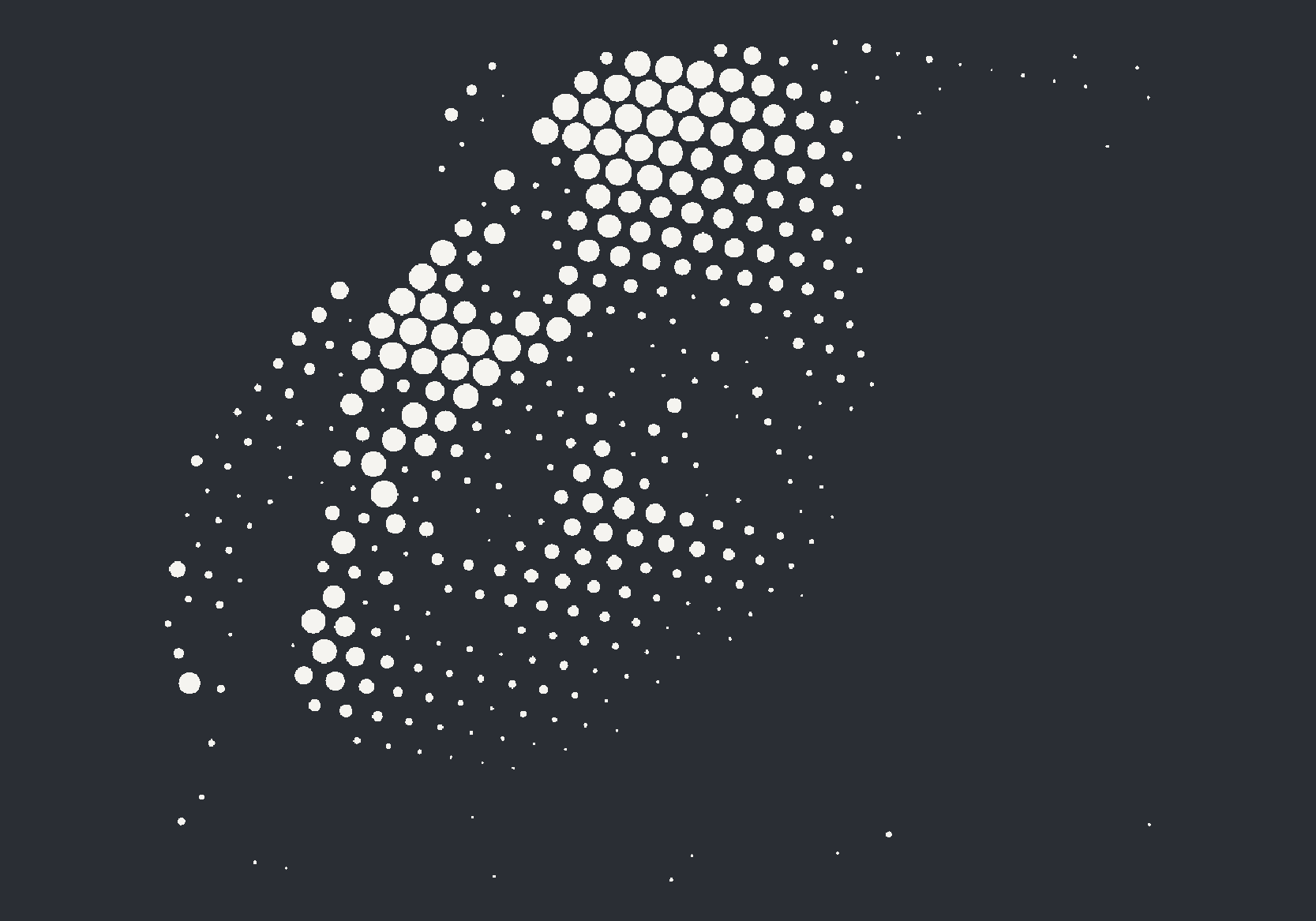

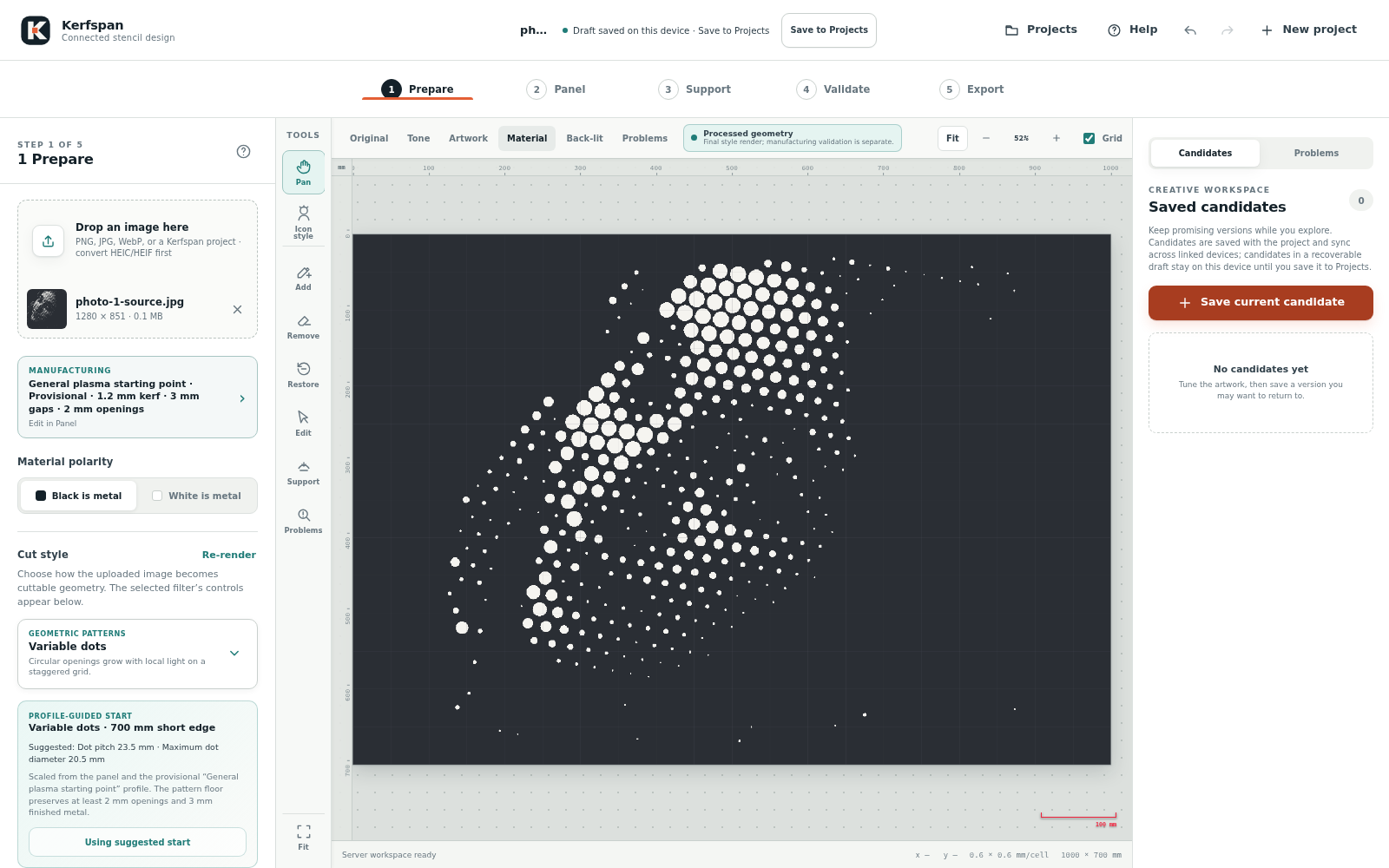

• Tăieturi radiale și puncte variabile: Reglează un miez central solid, cu raze care se despart spre margine, sau creează un model tonal din puncte care își păstrează cercurile în exporturile SVG și DXF.
• Punți automate pe care le poți verifica: Punțile adaptate filtrului pot urma trăsăturile întunecate ale feței sau pot plasa stabilizatoare rare pentru lamele în afara feței. Sugestiile rămân propuneri punctate până când le accepți.
• Editări asupra cărora poți reveni: Add, Remove și Restore sunt operații ordonate, exprimate în unitățile fizice ale panoului. Selectează o singură tușă sau regiune pentru a o muta, redimensiona, ascunde, modifica ori șterge fără să anulezi lucrările ulterioare. Desenarea se actualizează imediat și marchează validarea precedentă ca neactualizată, astfel încât următorul gest nu așteaptă o scanare completă a panoului.

Verificări păstrate împreună cu proiectul

Profilul de tăiere, păstrat cu număr de versiune, înregistrează procesul, materialul, mașina sau consumabilul, limitele geometriei, ipotezele despre punți și dovezile de verificare. Proiectele și exporturile păstrate au propria copie a profilului, astfel încât setările din spatele unui rezultat pot fi identificate.

Simularea tăieturii și previzualizarea reparațiilor testează limitele geometrice configurate. Rapoartele explică ce s-a schimbat, ce incertitudine rămâne, de ce s-a oprit o încercare și ce poți încerca mai departe. Validarea, reparațiile și planificarea punților afișează progresul și pot fi anulate, iar ultima geometrie acceptată rămâne utilizabilă.

Reparațiile acceptate rămân active în timpul corecțiilor manuale ale materialului și punților. O zonă desenată manual înlocuiește doar o modificare generată cu efect opus în acea zonă. Rulează Run all checks când ești pregătit pentru următoarea validare completă; schimbarea desenului de bază, a geometriei panoului sau a limitelor de tăiere face ca reparațiile dependente să necesite regenerare.

Exporturile păstrate includ un manifest cu amprente digitale ale geometriei și fișierelor, unități de măsură, profilul de tăiere, regulile de compensare și dovezile de validare, pentru a putea detecta modificări ulterioare. Simplificarea opțională a vectorilor este acceptată doar dacă trece verificările de topologie și fabricație; în caz contrar, exportul revine la contururile exacte ale imaginii raster.

Gata pentru verificare în CAM înseamnă că geometria actuală a trecut verificările configurate în Kerfspan. Operatorul verifică în continuare materialul, utilajul, consumabilele, compensarea, intrările în tăietură, ordinea tăierii, fixarea, comportamentul termic și utilizarea finală. Proiectele noi exportă contururile piesei finite dorite, iar compensarea interioară sau exterioară a lățimii tăieturii se aplică exact o dată în CAM.

Profilul General plasma pornește cu o deschidere minimă de 2 mm și o limită prudentă de 3 mm pentru spațiul sau metalul rămas după tăiere. Limitele mai mici trebuie confirmate pentru materialul și mașina alese. Profilurile rămân provizorii până la înregistrarea dovezilor de verificare.

Continuă lucrul pe alt dispozitiv

• Începe cu o ciornă locală: New project creează o singură ciornă recuperabilă pe dispozitiv. Importă și experimentează, apoi alege Save to Projects pentru a o adăuga în spațiul de lucru criptat. Aplicația te avertizează înainte ca un proiect nou să înlocuiască o ciornă nesalvată.
• Salvare automată și recuperare: Modificările proiectelor din spațiul de lucru se salvează întâi local și intră în coada de sincronizare. Aplicația confirmă salvarea pe server numai după ce primește confirmarea acestuia. Imaginile sursă și exporturile se încarcă o singură dată; editările obișnuite trimit actualizări mai mici. Până la zece puncte de recuperare, coșul de gunoi recuperabil și copiile de conflict protejează lucrul în desfășurare.
• O bibliotecă deschisă din memoria locală: Răsfoiește și caută proiecte fără să descarci întregul spațiu de lucru. Alege Save offline pentru a păstra pe dispozitiv un proiect complet, cu sursa și exporturile sale.
• Conectează-ți dispozitivele: Un cod QR de unică folosință sau un link privat conectează un alt dispozitiv la același spațiu de lucru. Poți verifica dispozitivele conectate și le poți retrage accesul.
• Distribuie o copie independentă: Un instantaneu criptat poate fi preluat de un singur destinatar, pe un dispozitiv cu acces la Kerfspan. Linkurile expiră după 7, 30 sau 90 de zile și pot fi revocate. Distribuirea nu oferă acces la spațiul tău de lucru activ; revocarea nu poate șterge o copie deja importată.
• Proiecte portabile: Fișierele editabile .stencil.json pe care le descarci nu includ fotografia originală. Pachetele criptate ale spațiului de lucru și cele distribuite o pot include dacă este disponibilă, împreună cu editările, punțile, reparațiile, punctele de recuperare și exporturile păstrate.

Instalează aplicația și ia proiectele offline

Pe Windows, folosește pictograma de instalare sau meniul Apps / Install din Edge ori Chrome. Pe Android, alege Install app sau Add to Home screen în Chrome. Pe iPhone ori iPad, deschide aplicația în Safari și alege Share, apoi Add to Home Screen.

Încarcă aplicația online pe un dispozitiv autorizat și deschide un proiect aflat doar pe server sau alege Save offline înainte de a te deconecta. Proiectele din memoria locală rămân editabile, iar modificările așteaptă până când sincronizarea reușește; procesarea fotografiilor necesită în continuare conexiune. După o actualizare a aplicației, deschide copia instalată online pentru a o aduce la zi.

La birou sau lângă masa de tăiere

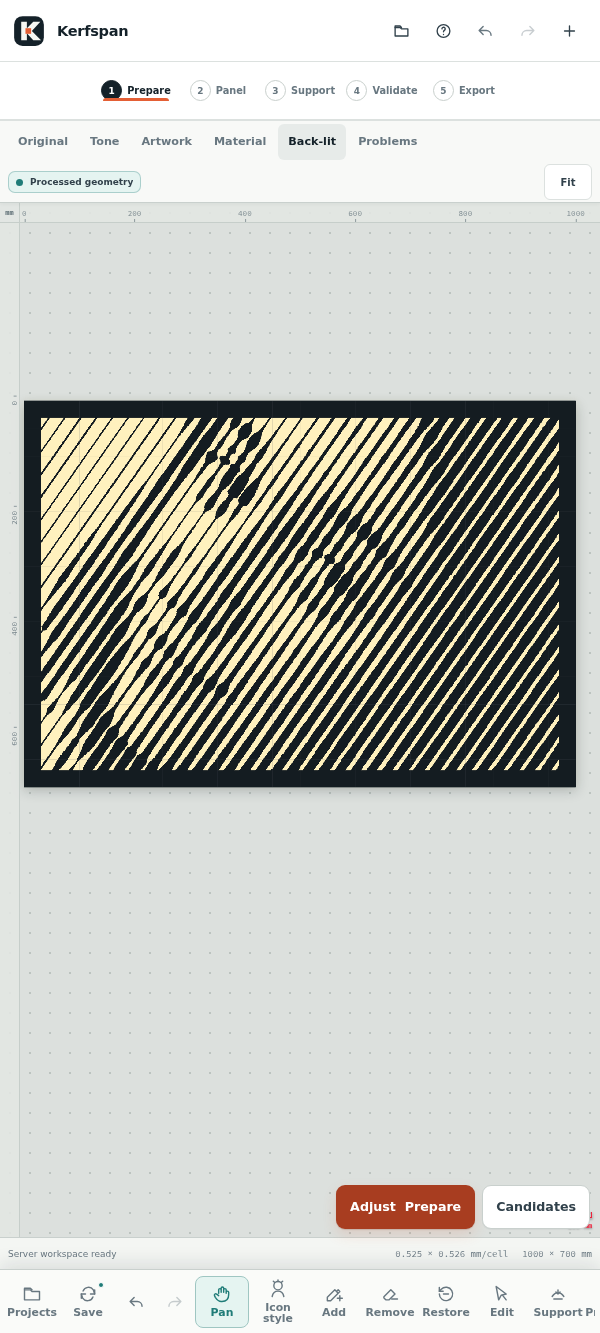

Pe mobil, zona de desen rămâne la vedere, iar comenzile etapelor se deschid în panouri compacte în partea de jos. Bara de unelte păstrează accesibile proiectele, starea sincronizării, Undo/Redo și editarea. Riglele păstrează unitățile fizice la zoom, iar indicatorul roșu de scară rămâne vizibil atât pe metal, cât și pe deschideri. Punțile pot fi ajustate și din tastatură, din listă, numeric sau prin atingeri, iar modul Pan separă deplasarea de editare.

Interfața evidențiază elementul selectat, permite navigarea din tastatură între etape și oferă anunțuri pentru cititoarele de ecran. Verificările pe dispozitive fizice și cu tehnologii asistive sunt încă în desfășurare.

Alege Help în aplicație pentru manualul în care poți căuta sau apasă semnul întrebării dintr-o etapă pentru capitolul relevant. Poți și să citești ghidul utilizatorului pe GitHub.

Rulează propria copie

Kerfspan este open source, iar un ghid rapid cu Compose pornește ambele servicii cu Docker sau Podman. Are nevoie de aproximativ 3 GB de spațiu pentru cele două imagini, care se construiesc pentru x86-64 și ARM64. Setează un token de administrator și o cheie de criptare a proiectelor, pornește containerele și creează o invitație unică pentru primul browser. Păstrează o copie de siguranță a cheii de criptare: fără ea, proiectele nu pot fi decriptate.

Kerfspan are nevoie de o conexiune securizată: HTTPS sau localhost pe mașina care îl rulează. Pentru a-l folosi de pe alte dispozitive, pune-l în spatele unui reverse proxy care gestionează TLS, cum ar fi Caddy sau Tailscale. Prin HTTP simplu, pagina de autentificare explică de ce nu poate continua.

În culise

Browserul gestionează conversia desenelor în linii, geometria deterministă, editarea și memoria offline. Un serviciu Node/Express gestionează accesul dispozitivelor pe bază de invitații și spațiile de lucru criptate, iar un serviciu privat Python/FastAPI folosește OpenCV și MediaPipe pentru analiza fotografiilor și generarea stilurilor. Aplicația este disponibilă sub licența GPL-3.0-or-later.

Kerfspan a început ca stencil-cnc, nume care rămâne în identificatorii interni de care depind instalările existente și fișierele salvate.

Pentru lista actuală de funcționalități și documentația tehnică, consultă fișierul README Kerfspan.
